ASME B16.47er staðall fyrir stóra-þvermál stálleiðsluflansa sem þróaður er af American Society of Mechanical Engineers (ASME). Staðallinn skiptir flönsum í Series A (áður API 605 röð) og Series B (áður MSS SP-44 röð), sem miðar að því að staðla hönnun, framleiðslu og notkun flansa með stórum þvermál til að tryggja öryggi og samhæfni leiðslukerfa.
ASME B16.47 Series A Class 150 blindflansareru aðallega notaðar til að loka endum röra, hindra flæði fjölmiðla og á sama tíma auðvelda skoðun, viðhald eða síðari stækkun lagnakerfa.
Um okkur
HT PIPE er leiðandi söluaðili og alþjóðlegur útflytjandi með yfir 15 ára sérfræðiþekkingu í alþjóðaviðskiptum. Við útvegum rör, plötur, hringlaga stangir og alhliða píputengi, flansa og ventla.Hafðu samband við okkurnúna fyrir ókeypis tilboð og sérsniðnar vöruupplýsingar.
Kjarnabygging
Flans líkami:Sem burðar-kjarni þarf hann að hafa nægan styrk til að standast þrýsting og ytri krafta leiðslukerfisins. Þykkt þess er breytileg eftir nafnstærð (NPS) til að tryggja stöðugleika burðarvirkisins undir þrýstingsstigi í flokki 150. .
Boltagöt:jafnt dreift meðfram ummáli flanssins, með ströngu fylgni við staðlaðar kröfur hvað varðar magn og þvermál. Þeir eru notaðir til að tengja blindflansa við leiðslu- eða búnaðarflansa í gegnum bolta, sem tryggir þéttleika og áreiðanleika tengingarinnar. Þvermál miðhringsins á boltaholinu ætti að passa nákvæmlega við samsvarandi flans. .
Þéttiflöt:Algengar gerðir eru upphækkuð andlit (RF), full andlit (FF), osfrv. Meðal þeirra er hækkað andlitsþéttingarflötur mest notaður í þessari forskrift blindflans vegna framúrskarandi þéttingarframmistöðu og auðveldrar uppsetningar. Yfirborðsgrófleiki og víddarnákvæmni þéttiyfirborðsins þarf að uppfylla staðlaðar kröfur til að tryggja skilvirka passa við þéttinguna.
Samanburður við ASME B16.47 Series B
|
Samanburðaratriði |
Röð A (Class 150) |
Röð B (Class 150) |
|
Nafnstærðarsvið |
Nær venjulega yfir NPS 26 - NPS 60, aðallega stór-þvermál |
Nær venjulega yfir NPS 2 - NPS 24, aðallega lítil og meðalstór-þvermál |
|
Fjöldi bolta og holuþvermál |
Fyrir sama NPS er fjöldi bolta tiltölulega lítill og holuþvermálið er tiltölulega stórt |
Fyrir sama NPS er fjöldi bolta tiltölulega stór og holuþvermálið er tiltölulega lítið |
|
Flansþykkt |
Fyrir sama NPS og þrýstingseinkunn er þykktin venjulega aðeins stærri og burðarstyrkurinn er hærri |
Þykktin er tiltölulega þunn og þyngdin er léttari |
|
Umsóknarsviðsmyndir |
Stór-þvermál miðlungs-lágþrýstilagnakerfi, svo sem aðalleiðslur stórra jarðolíu- og virkjunarframkvæmda |
Lítil og meðalstór-þvermál miðlungs-lágþrýstilagnakerfi, eins og iðnaðarbúnaðartengingar og útibúleiðslur sveitarfélaga |

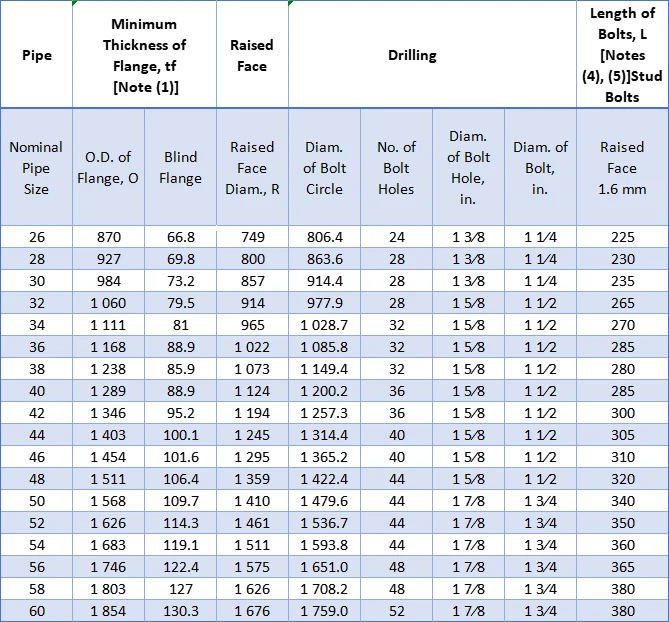

ASME B16.47 Series A Class 150 blindflansar
